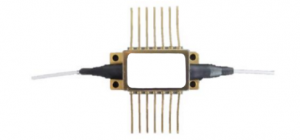

ROF Butterfly SOA Amplificador óptico Butterfly Semiconductor Amplificador óptico

Descripción breve:

El amplificador óptico de semiconductores de mariposa ROF-SOA (SOA) se usa principalmente para la amplificación óptica de longitud de onda de 1550 nm, utilizando tecnología de envasado de dispositivos de mariposa inorgánica sellada, todo el proceso de control autónomo doméstico, con alta ganancia, bajo consumo de energía, pérdida relacionada con la polarización, alta extinción, alta extinción relación y otras características, monitoreo de temperatura de soporte y control termoeléctrico TEC, para garantizar la estabilidad de todo temperatura.

Envíenos un correo electrónico DESCARGAR

Detalle del producto

ROFEA Optoelectronics ofrece productos de moduladores electroópticos ópticos y fotónicos

Etiquetas de productos

Característica

Alto ganancia
Bajo consumo de energía
Pérdida dependiente de baja polarización
Alta relación de extinción
Admite el monitoreo de la temperatura y el control termoeléctrico TEC

Amplificadores electroópticos ROF SOA Butterfly Semiconductor Amplificador óptico Amplificación óptica SOA Amplificador óptico

Solicitud

Prueba de producción y rendimiento de dispositivos de fibra óptica
Amplificación de potencia de señal pequeña
Campo de investigación de laboratorio
Sistema de comunicación de fibra óptica

Parámetros

Parámetro	Condición de trabajo	Unidad	Mínimo	Típico	Máximo
Rango de longitud de onda operativa		nm	1490		1590
ancho de banda	@-3db	nm	55		60
Potencia óptica saturada	Si = 250 mA	dbm	12		15
Ganancia de señal pequeña	Si = 250 mA Pin = -25dbm	dB	25		30
Ganancia de salida de saturación	Si = 250 mA	dB	12
Corriente de trabajo		mA		250	400
Voltaje hacia adelante		V			1.8
Relación de extinción	If = 250MA/if = -0.4MA Pin = 0dbm	dB		50
Corriente TEC		A			1.8
Voltaje de TEC		V			3.4
Ganancia dependiente de la polarización		dB		1.5	2
Resistencia al termistor	T = 25 ℃	KΩ	9.5	10	10.5
Corriente de termistor		mA			5
Temperatura de funcionamiento		℃	-10		70
Temperatura de almacenamiento		℃			85

Curva característica

Dimensión estructural
