Controlador de polarización de modulador IQ ultracompacto Controlador de polarización automático
Característica
•Proporciona tres sesgos para moduladores IQ. Formato de modulación independiente:
•QPSK, QAM, OFDM, SSB verificados
•Conectar y usar:
No se necesita calibración manual. Todo es automático.
• Brazos I, Q: control en modos Pico y Nulo. Alta relación de extinción: 50 dB máx.1
•P brazo: control en modos Q+ y Q- Precisión: ± 2°
• Perfil bajo: 40 mm (ancho) × 28 mm (profundidad) × 8 mm (alto)
•Alta estabilidad: implementación totalmente digital Fácil de usar:
• Funcionamiento manual con mini puente. Operaciones OEM flexibles a través de UART2.
•Dos modos para proporcionar voltajes de polarización: a. Control automático de polarización b. Voltaje de polarización definido por el usuario
Solicitud
•LiNbO3 y otros moduladores IQ
•QPSK, QAM, OFDM, SSB, etc.
• Transmisión coherente
Actuación

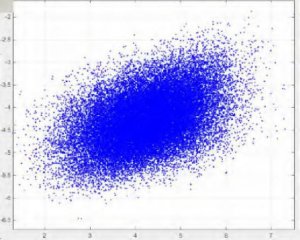

Figura 1. Constelación (sin controlador)
Figura 2. Constelación QPSK (con controlador)

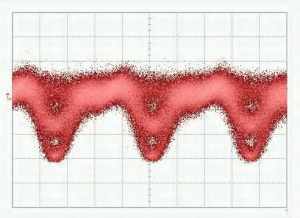

Figura 3. Patrón QPSK-Eye
Figura 5. Patrón de constelación 16-QAM
Figura 4. Espectro QPSK
Figura 6. Espectro 16-QAM
Presupuesto
| Parámetro | Min | Tipo | Máximo | Unidad |
| Rendimiento del control | ||||
| Los brazos I y Q se controlan enNulo(Mínimo) oPico (Máximo) punto | ||||
| Tasa de extinción | MER1 | 50 | dB | |
| El brazo P se controla enQ+(derecha) cuadratura) oQ-( izquierda cuadratura) punto | ||||
| Precisión en el cuadrilátero | −2 | +2 | grado2 | |
| Tiempo de estabilización | 15 | 20 | 25 | s |
| Eléctrico | ||||
| voltaje de potencia positivo | +14.5 | +15 | +15.5 | V |
| corriente de potencia positiva | 20 | 30 | mA | |
| Voltaje de potencia negativo | -15.5 | -15 | -14.5 | V |
| corriente de potencia negativa | 8 | 15 | mA | |
| Rango de voltaje de salida | -14.5 | +14.5 | V | |
| amplitud de tramado | 1%Vπ | V | ||
| Óptico | ||||
| Potencia óptica de entrada3 | -30 | -8 | dBm | |
| Longitud de onda de entrada | 1100 | 1650 | nm | |
1. MER se refiere a la relación de extinción del modulador. La relación de extinción obtenida suele ser la especificada en la hoja de datos del modulador.
2. Tenga en cuenta que la potencia óptica de entrada no corresponde a la potencia óptica en el punto de polarización seleccionado. Se refiere a la potencia óptica máxima que el modulador puede exportar al controlador cuando el voltaje de polarización varía de −Vπ a +Vπ.
Interfaz de usuario
Figura 5. Ensamblaje
| Grupo | Operación | Explicación |
| Reiniciar | Inserta el puente y retíralo después de 1 segundo. | Reinicia el controlador |
| Fuerza | Fuente de alimentación para el controlador de polarización | V- conecta el electrodo negativo de la fuente de alimentación. |
| V+ conecta el electrodo positivo de la fuente de alimentación. | ||
| El puerto central se conecta con el electrodo de tierra. | ||
| Polar1 | PLRI: Inserte o extraiga el puente. | Sin puente: Modo nulo; con puente: Modo pico |
| PLRQ: Inserte o extraiga el puente | Sin puente: Modo nulo; con puente: Modo pico | |
| PLRP: Inserte o extraiga el puente. | Sin puente: modo Q+; con puente: modo Q- | |
| CONDUJO | Constantemente encendido | Trabajando en estado estable |
| Encendido-apagado o apagado-encendido cada 0,2 s | Procesamiento de datos y búsqueda del punto de control | |
| Encendido-apagado o apagado-encendido cada 1 segundo | La potencia óptica de entrada es demasiado débil. | |
| Encendido-apagado o apagado-encendido cada 3 segundos | La potencia óptica de entrada es demasiado fuerte. | |
| PD2 | Conectar con el fotodiodo | El puerto PD conecta el cátodo del fotodiodo. |
| El puerto GND conecta el ánodo del fotodiodo. | ||
| Voltajes de polarización | In, Ip: Voltaje de polarización para el brazo I | Ip: Lado positivo; In: Lado negativo o tierra |
| Qn, Qp: Voltaje de polarización para el brazo Q | Qp: Lado positivo; Qn: Lado negativo o tierra | |
| Pn, Pp: Voltaje de polarización para el brazo P | Pp: Lado positivo; Pn: Lado negativo o tierra | |
| UART | Controlar el controlador a través de UART | 3.3: Voltaje de referencia de 3.3V |
| GND: Tierra | ||
| RX: Recepción del controlador | ||
| TX: Transmisión del controlador |
1. La polaridad depende de la señal de RF del sistema. Cuando no hay señal de RF en el sistema, la polaridad debe ser positiva. Cuando la señal de RF tiene una amplitud mayor que cierto nivel, la polaridad cambiará de positiva a negativa. En este momento, el punto nulo y el punto pico intercambiarán sus posiciones. El punto Q+ y el punto Q- también intercambiarán sus posiciones. El interruptor de polaridad permite al usuario cambiar la polaridad.
directamente sin cambiar los puntos de operación.
2Solo se debe elegir entre usar un fotodiodo controlador o un fotodiodo modulador. Se recomienda usar un fotodiodo controlador para experimentos de laboratorio por dos razones: primero, su calidad está garantizada; segundo, facilita el ajuste de la intensidad de la luz de entrada. Si se utiliza el fotodiodo interno del modulador, asegúrese de que la corriente de salida del fotodiodo sea estrictamente proporcional a la potencia de entrada.
