Modulador electroóptico Rof 1550 nm Modulador de intensidad serie AM 40G
Característica
* Baja pérdida de inserción
* Alto ancho de banda
* Voltaje de media onda bajo
* Opción de personalización

Solicitud
⚫ Sistemas ROF
⚫ Distribución de claves cuánticas
⚫ Sistemas de detección láser
⚫ Modulación de banda lateral
Rof-Serie AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
Longitud de onda de funcionamiento | 780 nm | 850 nm | 1064 nm | 1310 nm | 1550 nm | |||
Ancho de banda | 10 GHz | 10 GHz | 10/20GHz | 2,5 GHz | 50GHz | 10 GHz | 20 GHz | 40 GHz |
Pérdida de inserción | <5 dB | <5 dB | <5 dB | <5 dB | <4 dB | |||
Relación de extinción @DC | >20 dB | >20 dB | >20 dB | >20 dB | >20 dB | |||
VΠ @RF (1 kHz) | <3 V | <3 V | <4 V | <3,5 V | <6V | <5 V | ||
VΠ @Inclinación | <3.5V | <3.5V | <5 V | <5 V | <8 V | <7 V |
Información para pedidos
Rof | AM | XX | XXG | XX | XX | XX |
Tipo: Modulador de intensidad AM | Longitud de onda: 07---780 nm 10---1060 nm 13---1310 nm 15---1550 nm | Ancho de banda: 10 GHz 20 GHz 40 GHz 50 GHz
| Monitorizar la DP: PD---Con PD | Tipo de fibra de entrada y salida: PP---PM/PM
| Conector óptico: FA---FC/APC FP---FC/PC SP---Personalización |
R-AM-15-40G
Modulador de intensidad de longitud de onda de 1550 nm y 40 GHz
Parámetro | Símbolo | Mínimo | Típico | Máximo | Unidad | ||||
Parámetros ópticos | |||||||||
Longitud de onda de funcionamiento | l | 1530 | 1550 | 1565 | nm | ||||
Pérdida de inserción | IL | 4 | 5 | dB | |||||
Pérdida de retorno óptica | ORL | -45 | dB | ||||||
Relación de extinción del interruptor @DC | ER@DC | 20 | 23 | 45 | dB | ||||
Relación de extinción dinámica | DER | 13 | dB | ||||||
Fibra óptica | Aportepuerto | Panda PM Fujikura SM | |||||||
puerto de salida | Panda PM Fujikura SM | ||||||||
Interfaz de fibra óptica | FC/PC, FC/APC o el usuario lo especifique | ||||||||
Parámetros eléctricos | |||||||||
Ancho de banda operativo(-3dB) | S21 | 28 | 30 | GHz | |||||
Voltaje de media onda Vpi | RF | @50 kHz |
| 4.5 | 5 | V | |||
Inclinación | @Inclinación |
| 6 | 7 | V | ||||
Pérdida de retorno eléctrica | S11 | -12 | -10 | dB | |||||
Impedancia de entrada | RF | ZRF | 50 | W | |||||
Inclinación | ZINCLINACIÓN | 1M | W | ||||||
Interfaz eléctrica | V(F) |
Condiciones límite
Parámetro | Símbolo | Unidad | Mínimo | Típico | Máximo |
Potencia óptica de entrada | Pen,Máx. | dBm | 20 | ||
Potencia de RF de entrada | dBm | 28 | |||
voltaje de polarización | Vbias | V | -15 | 15 | |
Temperatura de funcionamiento | Arriba | °C | -10 | 60 | |
Temperatura de almacenamiento | Prueba | °C | -40 | 85 | |
Humedad | RH | % | 5 | 90 |

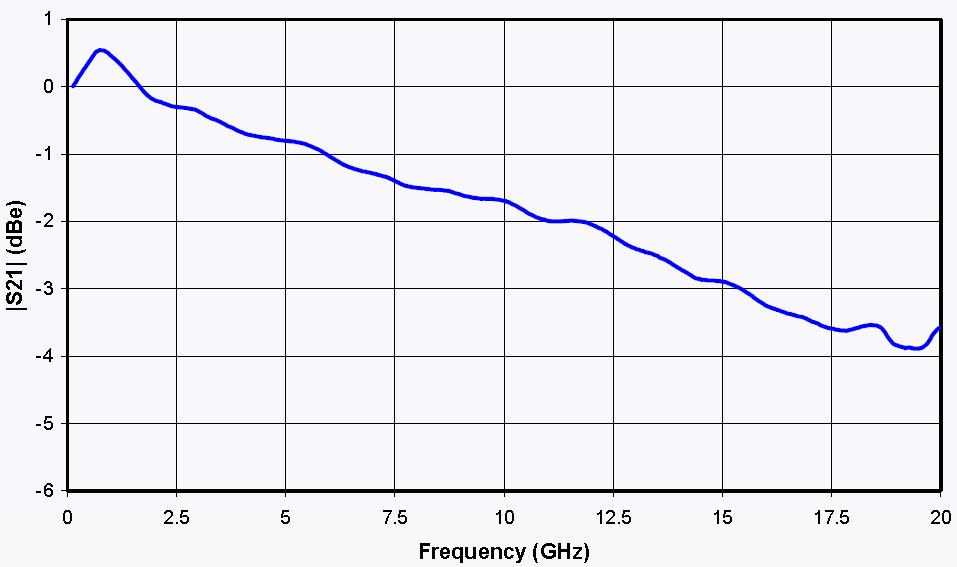

Curva S21

&Curva S11

Curvas S21 y S11
Diagrama mecánico

PUERTO | Símbolo | Nota |
En | Puerto de entrada óptica | Fibra PM (125 μm/250 μm) |
Afuera | Puerto de salida óptica | Opción PM y SMF |
RF | Puerto de entrada RF | SMA(f) |
Inclinación | Puerto de control de polarización | 1,2 Polarización, 34-N/C |
Rofea Optoelectronics ofrece una línea de productos que incluye moduladores electroópticos comerciales, moduladores de fase, moduladores de intensidad, fotodetectores, fuentes de luz láser, láseres DFB, amplificadores ópticos, EDFA, láser SLD, modulación QPSK, láser de pulsos, detectores de luz, fotodetectores balanceados, controladores láser, amplificadores de fibra óptica, medidores de potencia óptica, láseres de banda ancha, láseres sintonizables, detectores ópticos, controladores de diodos láser y amplificadores de fibra. También ofrecemos una amplia gama de moduladores personalizados, como moduladores de fase de matriz 1*4, moduladores de Vpi ultrabajos y moduladores de relación de extinción ultraalta, utilizados principalmente en universidades e institutos.
Esperamos que nuestros productos le sean útiles a usted y a su investigación.
